fixed bias

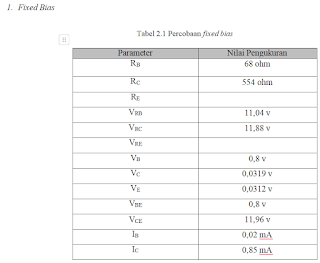

1. Jurnal [kembali]
2. Hardware dan Prosedur[kembali]
- Hardware
ALAT
1. Multimeter
- Buatlah rangkaian seperti gambar 2.3 dengan sumber DC.
- Atur Vcc sebesar 12 Volt DC.
- Hidupkan power supply dan ukur parameter RB, RC, VRB, VRC, VB, VC, VBE, VCE, IB, dan IC serta dicatat ke dalam tabel.
3. Rangkaian Simulasi Dan Prinsip Kerja [kembali]
4. Analisa [kembali]
1. Analisa prinsip kerja dari rangkaian fixed bias berdasarkan nilai parameter yang didapatkan ketika percobaan
jawab :
Tegangan input 12 volt akan mengalir menjadi dua arah, yaitu tegangan input akan mengalir ke RB ( Resistor Basis ) dan arusnya dapat kita ukur menggunakan multimeter yang terhubung secara seri menuju kaki Base dari Transistor lalu menuju ke kaki Emiter dan menuju Ground . Kita juga bisa mengukur nilai VBE dengan voltmeter yang dihubungkan ke ke kaki Basis dan kaki Emiter. Tegangan input 12 volt juga akan mengalir ke RC ( Resistor Collector ) dan arusnya dapat kita ukur menggunakan multimeter yang terhubung secara seri menuju kaki Collector dari Transistor lalu menuju ke kaki Emiter dan menuju Ground . Kita juga bisa mengukur nilai VCE dengan voltmeter yang dihubungkan ke ke kaki Collector dan kaki Emiter
5. Video Percobaan [kembali]
6. Download File [kembali]
- Download File Rangkaian klik disini
- Download Video klik disini
- Download Datasheet Multimeter klik disini
- Download Datasheet Resistor klik disini
- Download Datasheet Transistor klik disini
- Download Datasheet Baterai klik disini
- Download Datasheet Kapasitor klik disini
