 1. Pendahuluan[kembali]

Oscilloscope:

Oscilloscope adalah alat pengukur elektronik yang digunakan untuk mengamati dan menganalisis sinyal listrk dalam domain waktu. Komponen-komponen utamanya meliputi:

1. Layar: Tempat di mana sinyal listrik direpresentasikan sebagai grafik, umumnya dalam bentuk gelombang.

2. Probe: Digunakan untuk menghubungkan sinyal yang akan diukur ke oscilloscope.

3. Kontrol Pengaturan: Termasuk skala waktu, skala tegangan, dan kontrol lainnya untuk mengatur tampilan sinyal.

Pengukuran Daya:

Pengukuran daya penting dalam evaluasi dan pemeliharaan sistem listrik. Ini melibatkan beberapa konsep, termasuk:

1. Tegangan (V): Perbedaan potensial antara dua titik dalam sirkuit, diukur dalam volt.

2. Arus (I): Aliran muatan listrik dalam sirkuit, diukur dalam ampere.

3. Daya (P): Produk dari tegangan dan arus, diukur dalam watt (W).

4. Faktor Daya: Rasio antara daya nyata yang digunakan dalam sebuah sirkuit listrik terhadap daya tampak yang diukur, biasanya dinyatakan dalam bentuk persentase atau desimal antara 0 dan 1.

Pengukuran daya sering dilakukan menggunakan alat khusus seperti wattmeter, yang mengukur daya aktif dalam sirkuit AC. Untuk sirkuit DC, perhitungan daya dapat dilakukan dengan mengalikan tegangan dengan arus.

 2. Tujuan[kembali]

1. Dapat menggunakan dan mengetahui kegunaan dari oscilloscope

2. Dapat mengetahui bentuk gelombang Lissajous

3. Dapat mengukur daya pada rangkaian beban daya lampu seri

4. Dapat mengukur daya pada rangkaian beban daya lampu Prallel

 3. Alat dan Bahan[kembali]

● Oscilloscope Dual Trace

● Function Generator

● Probe Khusus

● Wattmeter Analog

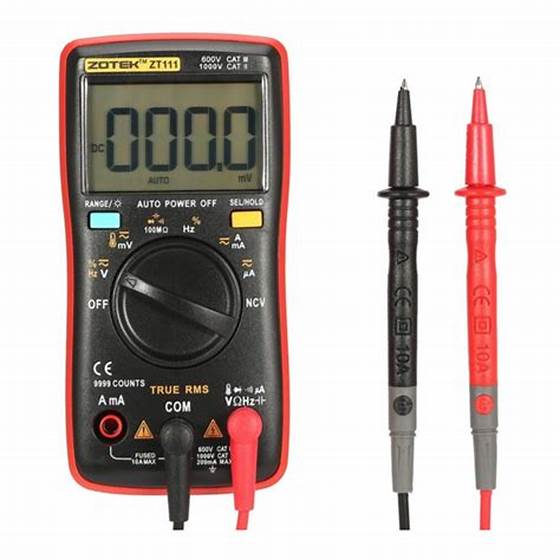

● Sumber Dc

● Multimeter

● Bohlam

● Jumper

● Modul Pengukuran Daya Beban Lampu Seri dan Paralel

 4. Dasar Teori[kembali]

A. Resistor

Resistor merupakan komponen penting dan sering dijumpai dalam sirkuit Elektronik. Boleh dikatakan hampir setiap sirkuit Elektronik pasti ada Resistor. Tetapi banyak diantara kita yang bekerja di perusahaan perakitan Elektronik maupun yang menggunakan peralatan Elektronik tersebut tidak mengetahui cara membaca kode warna ataupun kode angka yang ada ditubuh Resistor itu sendiri.

Seperti yang dikatakan sebelumnya, nilai Resistor yang berbentuk Axial adalah diwakili oleh Warna-warna yang terdapat di tubuh (body) Resistor itu sendiri dalam bentuk Gelang. Umumnya terdapat 4 Gelang di tubuh Resistor, tetapi ada juga yang 5 Gelang.

Gelang warna Emas dan Perak biasanya terletak agak jauh dari gelang warna lainnya sebagai tanda gelang terakhir. Gelang Terakhirnya ini juga merupakan nilai toleransi pada nilai Resistor yang bersangkutan.

Tabel dibawah ini adalah warna-warna yang terdapat di Tubuh Resistor :

Tabel Kode Warna Resistor

Perhitungan untuk Resistor dengan 4 Gelang warna :

Cara menghitung nilai resistor 4 gelang

Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)

Masukkan angka langsung dari kode warna Gelang ke-2

Masukkan Jumlah nol dari kode warna Gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10n)

Merupakan Toleransi dari nilai Resistor tersebut

Contoh :

Gelang ke 1 : Coklat = 1

Gelang ke 2 : Hitam = 0

Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105

Gelang ke 4 : Perak = Toleransi 10%

Maka nilai Resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.

Perhitungan untuk Resistor dengan 5 Gelang warna :

Cara Menghitung Nilai Resistor 5 Gelang Warna

Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)

Masukkan angka langsung dari kode warna Gelang ke-2

Masukkan angka langsung dari kode warna Gelang ke-3

Masukkan Jumlah nol dari kode warna Gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10n)

Merupakan Toleransi dari nilai Resistor tersebut

Contoh :

Gelang ke 1 : Coklat = 1

Gelang ke 2 : Hitam = 0

Gelang ke 3 : Hijau = 5

Gelang ke 4 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105

Gelang ke 5 : Perak = Toleransi 10%

Maka nilai Resistor tersebut adalah 105 * 105 = 10.500.000 Ohm atau 10,5 MOhm dengan toleransi 10%.

Contoh-contoh perhitungan lainnya :

Merah, Merah, Merah, Emas → 22 * 10² = 2.200 Ohm atau 2,2 Kilo Ohm dengan 5% toleransi

Kuning, Ungu, Orange, Perak → 47 * 10³ = 47.000 Ohm atau 47 Kilo Ohm dengan 10% toleransi

Cara menghitung Toleransi :

2.200 Ohm dengan Toleransi 5% =

2200 – 5% = 2.090

2200 + 5% = 2.310

ini artinya nilai Resistor tersebut akan berkisar antara 2.090 Ohm ~ 2.310 Ohm

B. Oscilloscope

Osiloskop digunakan untuk mengamati bentuk gelombang dari sinyal listrik. Selain dapat menunjukkan amplitudo sinyal, osiloskop dapat juga menunjukkan distorsi dan waktu antara dua peristiwa (seperti lebar pulsa, periode, atau waktu naik)

Prinsip pengukuran frekuensi dengan metode Lissajous yaitu jika tegangan sinus diberikan pada input X dan sinyal dengan gelombang sinus yang lain dimasukan pada input Y, maka pada layar akan terbentuk seperti pada gambar 2.1.

Pada kedua kanal dapat diberikan sinyal tegangan yang bukan berupa sinus. Gambar yang ditampilkan pada layar, tergantung pada bentuk sinyal yang diberikan.



Gambar Metoda Lissajous

Pengukuran Frekuensi

Sinyal  yang  akan  diukur dihubungkan  pada  input Y,  sedangkan  function generator dengan frekuensi yang diketahui dihubungkan pada input X.



 Gambar 2.2 Pengukuran Frekuensi

 Frekuensi  generator  kemudian  diubah,  sehingga  pada  layar  ditampilkan lintasan tertutup yang jelas, frekuensi sinyal dapat ditentukan dari bentuk lintasan in



 fy : f x = 2:1

    fy : f x = 1:2

Gambar 2.3. Perbandingan Frekuensi pada Lissajous

Cara ini hanya mudah dilakukan untuk perbandingan frekuensi yang mudah dan bulat (1:2, 1:3, 3:4 dst)

C. Lampu

Lampu adalah sebuah peranti yang memproduksi cahaya. Kata "Lampu" dapat juga berarti bola Lampu. Lampu pertama kali ditemukan oleh Sir Joseph William Swan.

Lampu adalah sebuah benda yang berfungsi sebagai penerang, lampu memiliki bentuk seperti botol dengan rongga yang berisi kawat kecil yang akan menyalah apabila disambungkan ke aliran listrik.

jika memasang beberapa lampu dengan rangkaian seri, maka nyala yang dihasilkan oleh lampu tersebut tidak menjadi begitu terang. Hal tersebut terjadi, dikarenakan lampu membutuhkan arus listrik yang cukup besar, terutama apabila ada banyak lampu.

Prinsip kerja dari rangkaian seri adalah jika dalam rangkaian listrik tersebut diberi dua lampu, kemudian ada satu sakelar dan sakelar tersebut dimatikan, maka kedua lampu pun akan ikut mati.Hal ini tentu berbeda dengan cara kerja dari rangkaian paralel. Sebab, rangkaian paralel adalah sebuah rangkaian elektronik atau listrik yang proses penyusunannya dilakukan dengan cara bersusun atau sejajar.

Pada rangkaian paralel, rangkaian listrik terhubung secara bercabang atau berderet dan berbeda dengan rangkaian seri. Dikarenakan bercabang, maka setiap komponen yang dilalui oleh arus listrik akan dijumlahkan dan menjadi jumlah total arus secara keseluruhannya.

 5. Percobaan [kembali]
